Жидкостной виброустойчивый термометр ТТ мод.2

Документация

Назначение

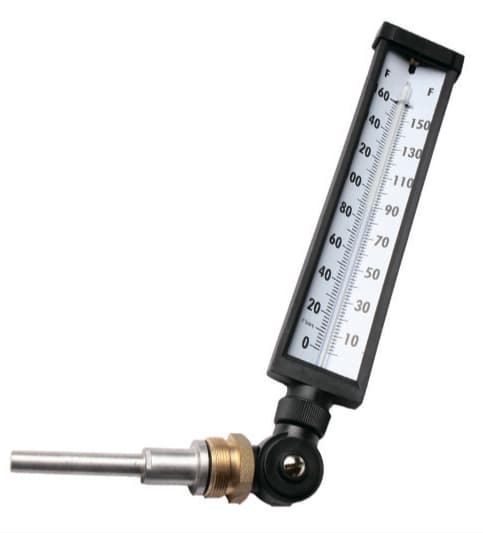

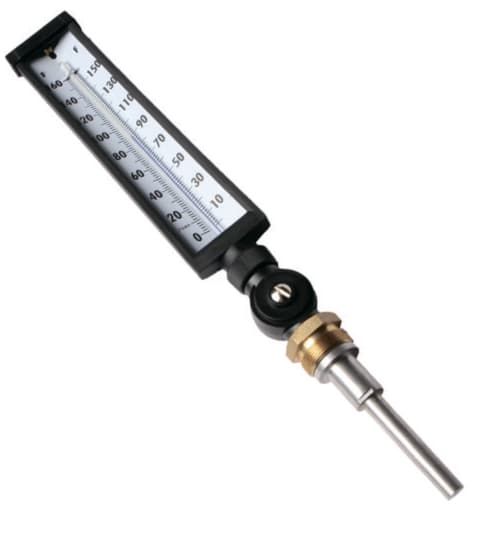

Жидкостный стеклянный термометр в алюминиевом или полипропиленовом корпусе. Термометр предназначен для измерений температуры жидких и газообразных сред.

Область применения

- водоснабжение
- теплоснабжение
- вентиляция
- кондиционирование

Технические характеристики

Погрешность

± 1 % от всей шкалы измерения

Диапазон измерений

Стандартные диапазоны измерения температуры:

-40…+40, -15…+50, -15…+70; 0…+80, 0…+120, 0…+150, +10…200; +10…290°C.

Температура окружающей среды:
-40… + 60°C.
Температура измерения температуры:
не более 80 % от шкалы термометра.

Расположение штуцера

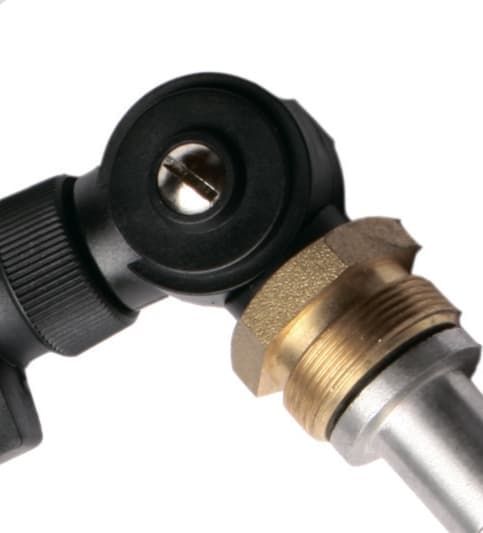

Вращающий шток термометра на 360°.

Длины штока

64; 100; 150; 200 мм. Другие заказ.

Материал гильзы

Латунь, нержавеющая сталь (заказ).

Максимальное давление на штоке, без гильзы

25 бар (стандарт). Другие заказ.

Присоединение к процессу

M27×2(нар); G¾(нар).

Корпус

Алюминий и Valox (полипропилен).

Степень пылевлагозащиты

IP54.

Дополнительная информация

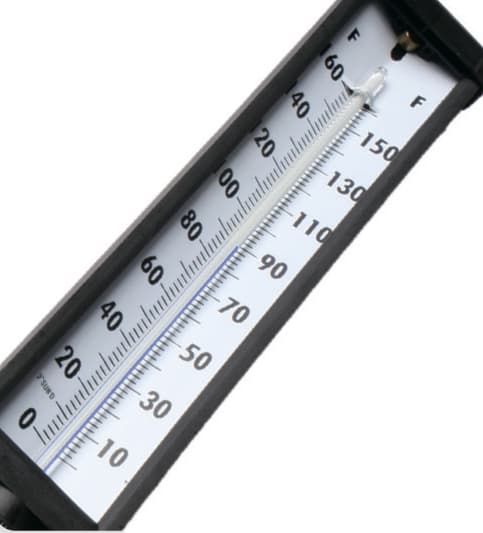

Материал шкалы: алюминий, крашенный белого цвета с черными маркировками.
Трубка: мягкое стекло.
Заполнение: органическая жидкость голубого цвета.
Длина верхней части: 250 мм.

Описание

Краткие технические данные:

- Совершена новая конструкция

- Доступны для заказа следующие длины верхней части: 90; 160 мм.

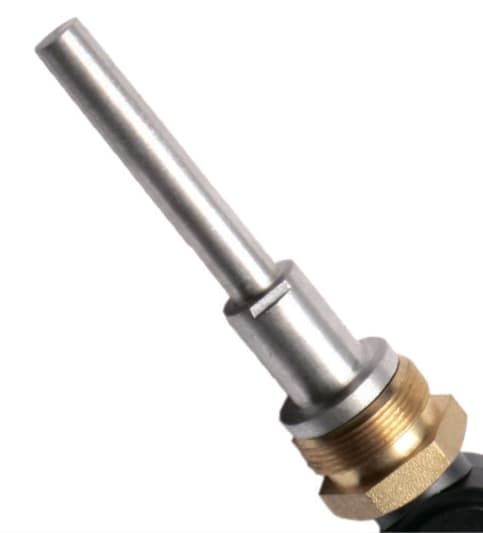

- Съемная латунная гильза

- Возможно два варианта корпусов: алюминий и Valox (полипропилен).

- Погрешность ±1%

- Вращающий шток термометра на 360°

- Съемная латунная гильза

Общие сведения:

Жидкостный стеклянный термометр в алюминиевом или полипропиленовом корпусе. Термометр предназначен для измерений температуры жидких и газообразных сред.

Область применения:

- водоснабжение,

- теплоснабжение.

- вентиляция

- кондиционирование

Технические параметры:

- Стандартные диапазоны измерения температуры: -40…+40, -15…+50, -15…+70; 0…+80, 0…+120, 0…+150, +10…200; +10…290°C.

- Материал корпуса: алюминий и Valox (полипропилен).

- Материал шкалы: алюминий, крашенный белого цвета с черными маркировками.

- Исполнение: вращающий шток термометра на 360°.

- Трубка: мягкое стекло.

- Заполнение: органическая жидкость голубого цвета.

- Материал гильзы: латунь, нержавеющая сталь (заказ).

- Температура окружающей среды: -40… + 60°C.

- Степень защиты: IP54.

- Погрешность измерения: ± 1 % от всей шкалы измерения

- Температура измерения температуры: не более 80 % от шкалы термометра.

- Максимальное давление: 25 бар (стандарт). Другие заказ.

- Резьба присоединения: M27×2(нар); G¾(нар).

- Длина верхней части: 250 мм.

- Длина погружной части: 64; 100; 150; 200 мм. Другие заказ.

Габаритные и присоединительные размеры:

с латунной гильзой

без латунной гильзы

Пример оформления заказа:

Тип прибора, марка: TT мод.2.

Длина шкалы: 250 мм.

Длина погружной части: 64; 100; 150; 200 мм и др.

Исполнение: ПО - вращающийся шток термометра.

Материал корпуса: 1 - анодированный алюминий, 4 - полипропилен.

Материал гильзы: 1 - медный сплав, 3 - нержавеющая сталь.

Резьба присоединения: M27×2(нар), G 3/4 (нар) и др.

Диапазон показаний: -40…+40, -15…+50, -15…+70; 0…+80, 0…+120, 0…+150,+10…200; +10…290°C.

Примеры:

ТТ мод.2 250/100 П041 G3/4 (0-120C)

ТТ мод.2 250/150 П011 М27х2 (0-150C)

ТТ мод.2 250/64 П041 G3/4 (-15-70C)

ТТ мод.2 250/200 П011 М27х2 (10-290C)
