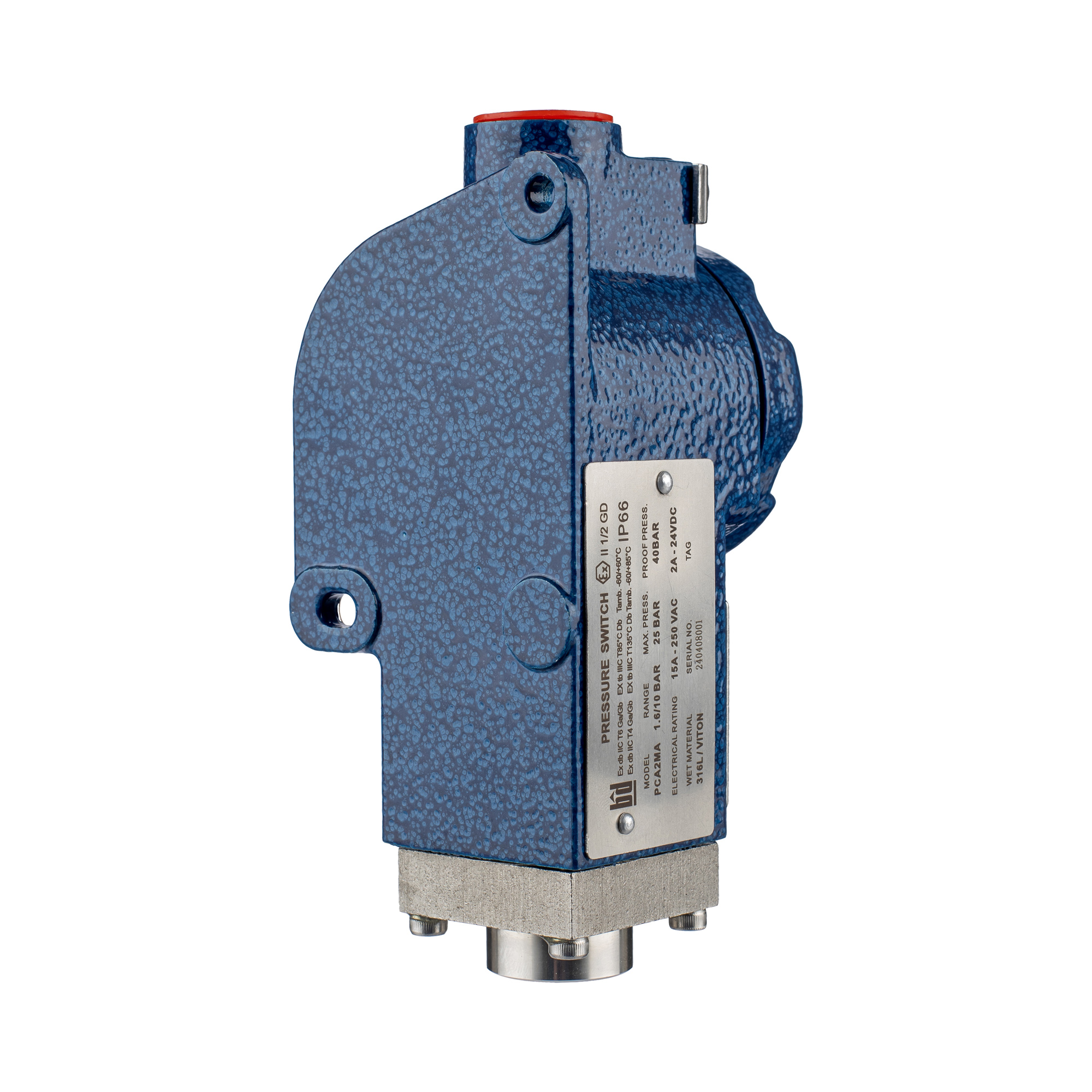

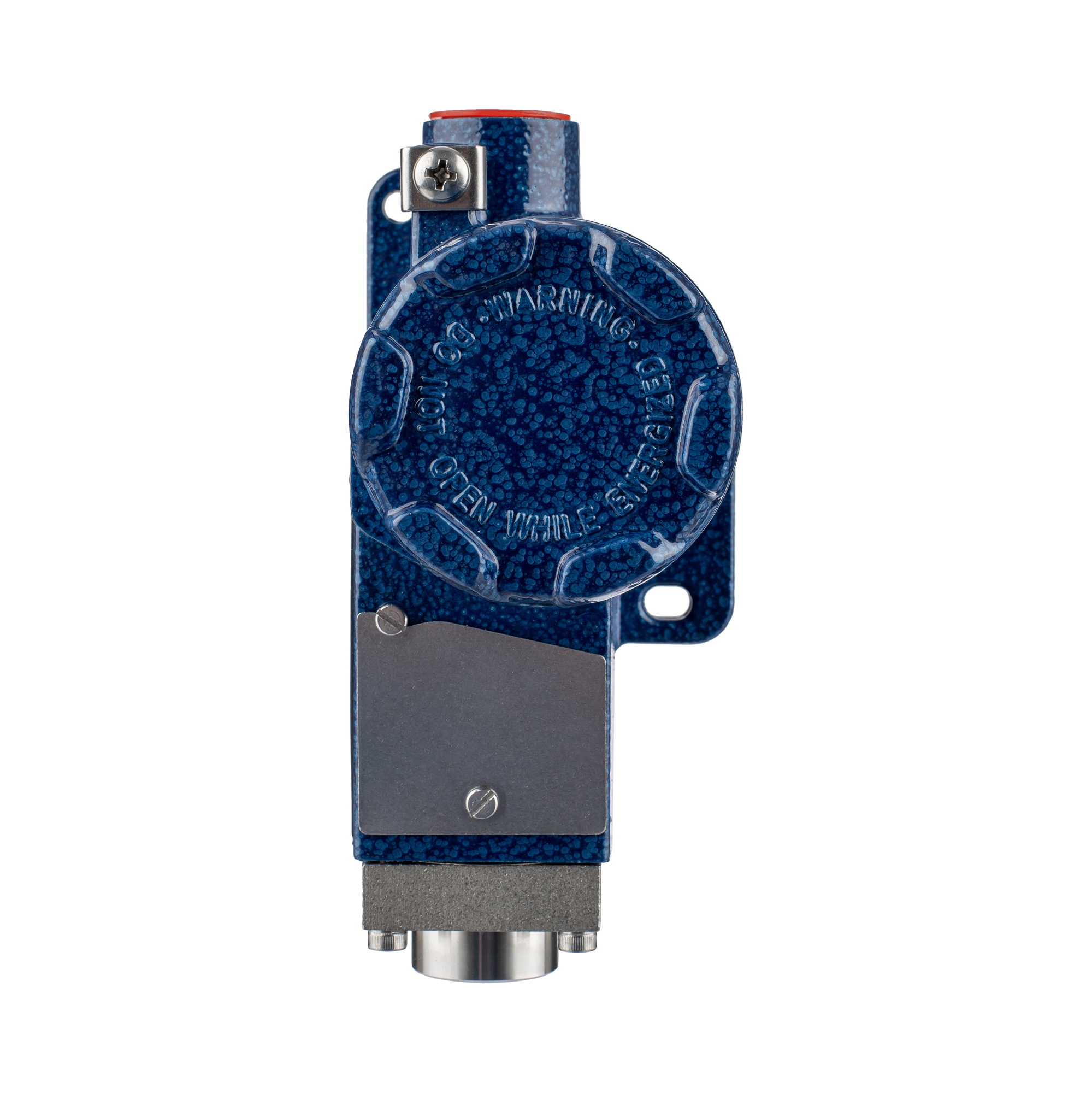

Регулятор (реле) давления Тип РД-4М Exd взрывозащищенное

Уточнить цену

Уточнить цену

Документация

ТИПОВОЙ ЛИСТ

ВИДЕО

Назначение

Малогабаритное реле давления тип РД-4М Exd используется для управления и контроля давления газообразных и жидких, агрессивных и высоковязких или осаждающихся сред, а также в условиях агрессивной окружающей среды. Прочный корпус изготовлен из алюминиевого сплава или нержавеющей стали 316L, благодаря которому регулятор давления может противостоять воздействию жестких условий эксплуатации в рабочих диапазонах до 1000 бар. В регуляторе давления имеется микропереключатель, который позволяет непосредственно коммутировать электрическую нагрузку до 250 В, 15 А переменного тока. Благодаря использованию в качестве чувствительного элемента мембраны с возвратной пружиной, регулятор давления РД-4М Exd обеспечивает оптимальные рабочие характеристики. Регуляторы давления тип РД-4М Exd могут применяться с разделителями сред: РМ5319, РМ5320, DA, DB, DE, DF, DH, DJ и др.

Область применения

Реле имеет общепромышленное исполнение и применяется особенно в химической и нефтехимической, нефтегазовой промышленности, энергетике, включая атомные станции, при водоподготовке и очистке сточных вод, в горнодобывающей промышленности и т.п.

Технические характеристики

Чувствительный элемент

Мембрана с возвратной пружиной / Поршень с возвратной пружиной

Допустимые температуры:

Максимальная температура рабочей среды
200°С.
Максимальная температура окружающей среды
от -60°С до +60°С.

Присоединение к процессу

¼ NPT(вну.) (стандарт), ½ NPT(вну.) через переходник, ½ NPT(нар.) через переходник,
G ¼ (вну.) через переходник, G ½ (нар.) через переходник, G ¼ (нар.) через
переходник, М12х1,5 (вну.) через переходник,М20х1,5 (вну.) через переходник.

Корпус

Алюминиевый сплав без содержания меди, акриловое покрытие Нержавеющая сталь 316L

Степень пылевлагозащиты

IP66 - пылевлагозащита; 1Ex db IIC T6... T4 Gb – взрывозащита.

Электрические контакты

1 x SPDT (однополюсный контакт)
1 x DPDT (двухполюсный контакт)
Герметичные микропереключатели с фиксированной зоной нечувствительности.
Функция DPDT реализована с помощью
2 одновременно срабатывающих SPDT-микропереключателей.
Диэлектрическая прочность: класс безопасности I МЭК61298:2008

Дополнительная информация

Монтаж:
Непосредственный монтаж.
Кронштейн из нержавеющей стали для монтажа на стене.
Кронштейн для монтажа на трубе 2”.
Воспроизводимость:
<1% от верхнего значения диапазона установки.
Микропереключатель:
15А 250 VAC; 1A 125 VАC; 0,5A 24/125/220 VDC; 2A 24 VDC; 0,25 А 220 VDC;
Кабельный ввод:
Внутренняя резьба ½ NPT
Внутренняя резьба M20 x 1,5
Внутренняя резьба ¾ NPT
Кабельный ввод под небронированный кабель, никелированная латунь
Кабельный ввод под небронированный кабель, нержавеющая сталь (AISI 304)
Кабельный ввод под бронированный кабель, никелированная латунь
Кабельный ввод под бронированный кабель, нержавеющая сталь (AISI 304)
Опции:
Очистка под кислород.
Табличка с номером по проекту.
Множество подстраиваемых диапазонов.
Различные микропереключатели.
Исполнения для различных сред.
